Що таке енкодер (датчик кутового переміщення)?

Енкодер (датчик положення / кутового переміщення) — це електромеханічний пристрій, призначений для перетворення механічного руху обертового вала в електричні сигнали.

За допомогою енкодера контролер визначає кут повороту осі, напрямок обертання, поточну швидкість, а також може розраховувати пройдену відстань чи лінійне переміщення робочого органу машини.

Сфера застосування енкодерів

Енкодери є основою сучасних систем автоматизації та зворотного зв'язку (Closed-loop control). Вони практично повністю витіснили застарілі сельсини та фазообертачі.

Основні галузі використання:

• Робототехніка та верстати з ЧПК (CNC): позиціонування супортів, фрезерних головок, поворотних столів.

• Пакувальне обладнання та лінії розливу: дозування, синхронізація конвеєрних стрічок, етикетування.

• Друкарська та текстильна промисловість: точний контроль натягу та подачі паперу/тканини.

• Підйомно-транспортні механізми: ліфти, крани, складські штабелери.

• Випробувальні стенди та вимірювальні прилади.

Класифікація за принципом визначення позиції

За способом обробки та передачі даних енкодери поділяють на два основні типи:

1. Інкрементальні (інкрементні) енкодери

Формують послідовність імпульсів при обертанні вала. Кількість імпульсів за один оберт визначає роздільну здатність пристрою (PPR — pulses per revolution).

• Як працює: Визначають лише зміну положення. Якщо вал зупиняється, передача імпульсів припиняється.

• Особливість: При вимкненні живлення позиція «забувається». При повторному ввімкненні систему необхідно повертати у вихідну точку (Home position).

• Переваги: Простота конструкції, висока швидкість відгуку, доступна вартість.

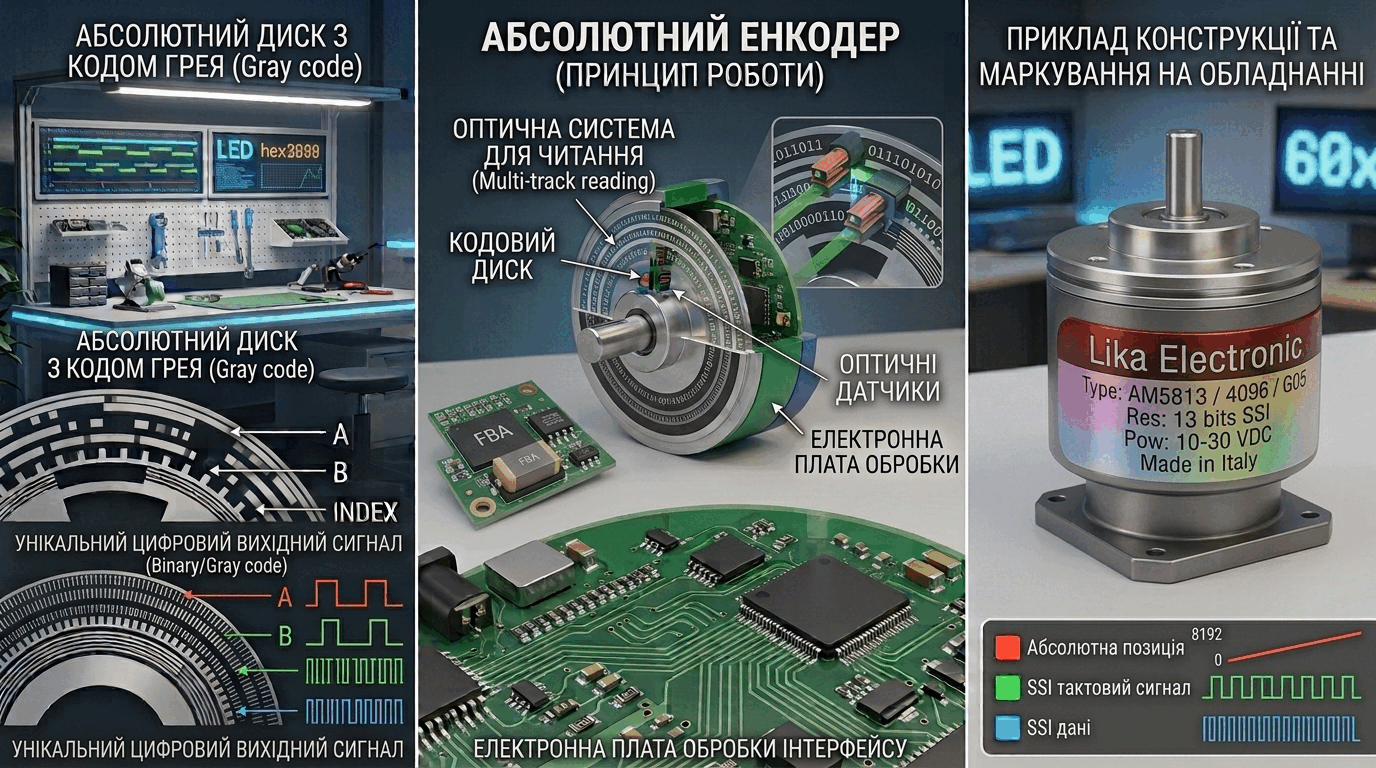

2. Абсолютні енкодери

Видають унікальний цифровий код (наприклад, Binary, Gray, SSI, Profinet) для кожного окремого кутового положення вала.

• Як працює: Вимірюють абсолютну позицію.

• Особливість: Запам'ятовують точне положення вала навіть при відключеному живленні. Якщо вал повернули при вимкненому верстаті, після ввімкнення енкодер одразу видасть актуальні координати без базового позиціонування.

• Переваги: Стійкість до перешкод та вібрацій, висока точність, відсутність потреби у вихідному калібруванні.

Порівняльна таблиця типів:

Фізичний принцип дії

За технологією зчитування сигналу енкодери поділяються на:

1. Оптичні:

   • Складаються зі світлодіода, фотодетектора та прозорого диска (скляного або пластикового) з нанесеними непрозорими штрихами.

   • Забезпечують найвищу точність та роздільну здатність, але чутливі до вібрацій, забризкування та пилу.

2. Магнітні:

   • Використовують постійний магніт на валу та датчик Холла.

   • Дуже міцні та надійні, стійкі до пилу, вологи, бруду та вібрацій, однак мають дещо нижчу точність за оптичні.

3. Магніторезистивні:

   • Базуються на ефекті зміни електричного опору матеріалу під дією зовнішнього магнітного поля.

   • Поєднують компактні габарити, високу швидкодію та стійкість до агресивного зовнішнього середовища.

Як правильно вибрати енкодер?

При виборі датчика кутового переміщення для вашого завдання враховуйте наступні характеристики:

1. Роздільна здатність: Кількість імпульсів на оберт (для інкрементальних) або бітність (для абсолютних, наприклад, 13-bit / 8192 позиції).

2. Тип конструкції вала:

   • Суцільний вал (Solid shaft) — вимагає використання гнучкої сполучної муфти.

   • Попорожнистий / наскрізний вал (Hollow shaft) — монтується безпосередньо на вал двигуна.

3. Інтерфейс та тип вихідного сигналу: HTL (Push-Pull), TTL (RS422), SSI, CanOpen, Profibus, EtherCAT.

4. Напруга живлення: Найчастіше 5V DC, 10-30V DC або універсальне живлення.

5. Клас захисту (IP): Для запилених чи вологих цехів обирайте моделі з захистом не нижче IP65/IP67.

Підбір енкодерів Lika Electronic від ТОВ "СТЛ-ГРУПП"

Компанія ТОВ "СТЛ-ГРУПП" є офіційним постачальником продукції Lika Electronic (Італія) — одного зі світових лідерів у виробництві енкодерів, оптичних та магнітних вимірювальних систем.

Наші інженери допоможуть вам обрати оптимальну модель або підібрати аналог замість знятого з виробництва енкодера.

Часті запитання про енкодери (FAQ)

1. У чому головна відмінність між інкрементальним та абсолютним енкодером?

Інкрементальний енкодер вимірює лише зміну положення вала відносно початкової точки і після вимкнення живлення «втрачає» поточні координати (потрібно повертати систему у вихідну позицію). Абсолютний енкодер видає унікальний код для кожного кута повороту і пам'ятає точне положення вала навіть після повного знеструмлення.

2. Що таке PPR в характеристиках енкодера?

PPR (Pulses Per Revolution) — це кількість імпульсів, яку інкрементальний енкодер генерує за один повний оберт вала на 360°. Чим вище цей показник, тим вища роздільна здатність і точність позиціонування датчика.

3. Який тип енкодера краще обрати — оптичний чи магнітний?

Якщо вам потрібна максимальна точність та висока роздільна здатність у чистих умовах (наприклад, у вимірювальному обладнанні чи робототехніці) — обирайте оптичний. Якщо ж обладнання працює в умовах підвищеного пилу, вологи, масляного туману або сильних вібрацій — краще підійде магнітний, оскільки він значно стійкіший до зовнішніх впливів.

4. Чи можна замінити енкодер одного бренду на аналог іншого виробника?

Так, у більшості випадків це можливо. Для правильної заміни (наприклад, на аналог від Lika Electronic) необхідно звірити ключові параметри: діаметр вала та тип кріплення, напругу живлення, тип вихідного сигналу (TTL, HTL, SSI тощо) та роздільну здатність (PPR або бітність).
